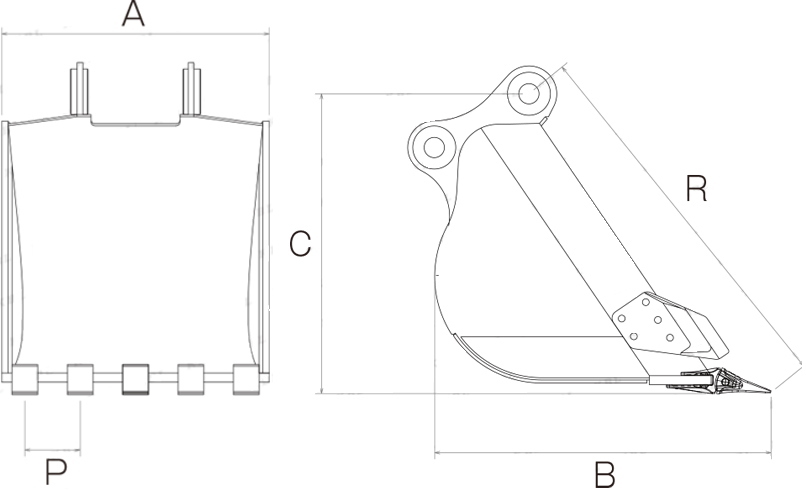

標準バケット　寸法表

CLASS
(t)		 機種 MODEL バケット巾A
(mm)		 奥行B
(mm)		 高さC
(mm)		 長さR
(mm)		 帯板仕様 ツース詳細 容量
新JIS(㎥)
仕様 数量
(本)		 ピッチP
(mm)
0.9 ヤンマー BA009STYA 350 344 345 415 縦4枚 13S 3 146 0.022
1.0 クボタ BA010STKU 350 348 374 429 縦3枚 13S 3 146 0.022
クボタ BA010W38KU 380 348 374 429 縦4枚 13S 3 161 0.024
ヤンマー BA010STYA 380 344 345 415 縦4枚 13S 3 161 0.028
1.7 クボタ BA017STKU 450 535 414 572 縦3枚 18S 3 185 0.041
ヤンマー BA017STYA 430 471 425 525 縦2枚 18S 3 170 0.050
日立 BA017STZX 400 510 408 540 縦2枚 18S 3 161 0.044
コマツ BA017STPC 400 528 409 535 縦2枚 18S 3 161 0.044
2.0 クボタ BA020STKU 400 658 503 683 縦4枚 18S 3 161 0.066
ヤンマー BA020STYA 415 567 515 650 縦2枚 18S 3 172 0.066
日立 BA020STZX 400 628 494 645 縦3枚 18S 3 161 0.070
コマツ BA020STPC 420 633 504 660 縦4枚 18S 3 173 0.066
3.0 ① BA030ST** 450 670 557 690 縦4枚 18S 4 121 0.090
ヤンマー BA030STYA 500 670 557 690 縦4枚 18S 4 138 0.100
3.5 ② BA035ST** 550 670 557 690 縦4枚 18S 4 155 0.110
4.0 ③ BA040ST** 550 770 672 835 縦4枚 18S 4 152 0.140
5.0 ③ BA050ST** 600 770 672 835 縦4枚 18S 4 168 0.160
6.0 日立 BA060STZX 660 995 852 835 横4枚 22S / PC60 横 4 187 / 182 0.280
コマツ BA060STPC 650 995 852 1060 横4枚 PC60 / PC60 横 4 180 0.280
ヤンマー BA060STYA 650 972 845 1039 横4枚 25S 4 180 0.280
住友 BA060STSH 650 970 880 1081 横4枚 25S / PC60 横 4 180 0.280
コベルコ BA060STSK 680 940 867 1034 横4枚 25S 4 188 0.280
12.0 日立 BA120STZX 890 1140 990 1205 横3枚 30S 5 185 0.500
コマツ BA120STPC 860 1140 990 1220 横3枚 PC120 / PC120 横 4/4 245 0.500
CAT BA120STCA 920 1140 997 1205 横3枚 J250 5 203 0.500
コベルコ BA120STSK 900 1140 997 1205 横3枚 30S / PC120 横 5/4 188 / 250 0.500
住友 BA120STSH 900 1140 997 1205 横3枚 30S / PC120 横 5/4 188 / 250 0.500
20.0 ④ BA200ST** 1043 1310 1180 1530 縦3枚 35S / PC200 横 5/5 215 0.800
コベルコ BA200STSK 1060 1240 1200 1446 縦3枚 35S / PC200 横 5/5 220 0.800
CAT BA200STCAE 1043 1310 1180 1503 縦3枚 J300 5 225 0.800

※注１巾Wバケット巾（サイドカッター含まず）

適応機種
① 日立/ コマツ/CAT/ コベルコ/ クボタ
② 日立/ コマツ/CAT/ コベルコ/ クボタ/ ヤンマー
③ 日立/ コマツ/ クボタ/ ヤンマー
④ 日立/ コマツ/ 住友

■標準塗装色：黒
■サイドカッターは機械メーカー専用タイプ標準装備
■機械附帯のバケットピンが使用できます
■シム調整は対応しておりません
■仕様は予告なく変更する場合が御座います
